黑龙江天宇辅机ZBL1010产品使用说明及注意事项

ZBL型重板链除渣机

产品使用说明

一、用途及特点

1. 本设备可提供燃煤蒸汽、热水锅炉的清除炉渣使用，可与10千瓦机组、300吨/时以下卧式锅炉配套。单台或多台锅炉串并联除渣使用，水封性好。

2. 驱动装置采用先进的行星摆线针轮减速器，运行平稳可靠。

3. 本机是湿式法除渣，能够极好地改善锅炉房的卫生条件，其水封槽防止冷空气进入炉膛，保证锅炉的热效率。

4. 由于链速低、设备噪音低、磨损小、适应在恶劣条件下长时间重负荷工作。

5. 黑龙江天宇锅炉辅机有限公司产品结构设计合理，易损件少，维修简便，故障率低。

6. 重板链除渣机虽然启动力矩大，但在运转过程中动力消耗极少，是优良的节能设备能够实现远距离输送灰渣，减少二次倒运，并可将灰渣刮至所需的高度，便于车辆装运。

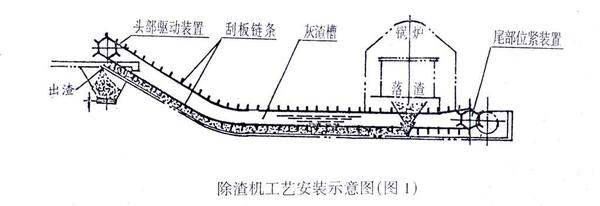

    二．工作原理

重板链除渣机工作时灰渣槽水平段内放满冷水，锅炉落渣管浸入水中10厘米，使冷空气不能进入炉膛，遇冷水而碎成小块沉入槽底，输送链条在主动轮的拖动下连续运转，不断地把灰渣刮入贮渣斗内，然后由运渣车运走。除渣机尾部有涨紧装置，可随时调整链条的松紧。

型号

重板链型除渣机按刮板宽度分为七种型号ZBL510、ZBL610、ZBL710、ZBL810、ZBL910、ZBL1010、ZBL1210

型号示例：

Z  B  L      810—— 3——95

行星摆线针轮减速机型号

电动机功率

槽体宽度

Z表示重型B表示板式L表示链条

四.安装及运转

安装时保证机身不外斜，机槽底部铺设铸石板，对接处及横向要平，链条运行不得跑偏

安装后将锅炉除渣口插入槽内水面下80-150毫米，以保证水封。

安装后应进行空载荷试运转。并注意以下事项：

减速机内及各转动部位按规定要求注油

检查各螺栓连接处是否松动。电机是否安装牢固。

刮板链条与渣槽接触情况及其松紧程度是否良好。

空载运行1-2小时。无异常现象，可向槽内注水进行负荷运行试验1-2小时。无异常现象方可生产运行。

黑龙江锅炉辅机运行前先启动炉排，停机时先停炉排，待槽内灰渣除干净后，再停止除渣机运转。

使用维护

使用前设备的固定部分、电气部分、传动系统、润滑情况、灰渣积水及灰渣量等情况必须进行全面检查，认为合适后方可启动电机。

2.运行中应经常注意有无异常响声、发热及卡死现象，当出现故障时应立即停车检查。

3.运行中减速机及各传动轴承温度不得超过70ºC

4.减速机及传动轴轴承每半年检修一次，同时更换润滑脂，减速机、电机维修按制造厂产品说明书进行。

5.当发现链条松弛或跑偏是应及时调整从动链轮的调整丝杠，链条过松时可任意去掉两节。
